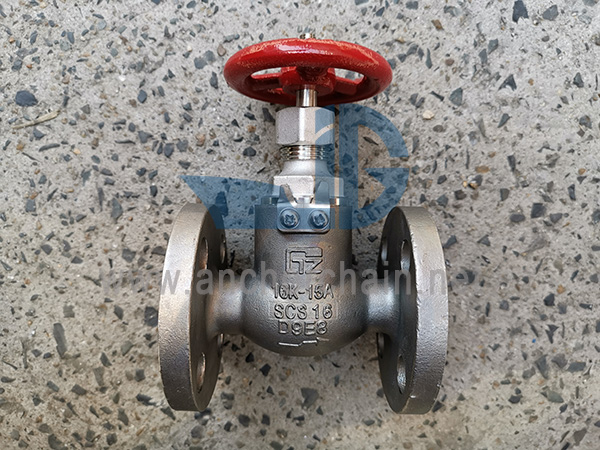

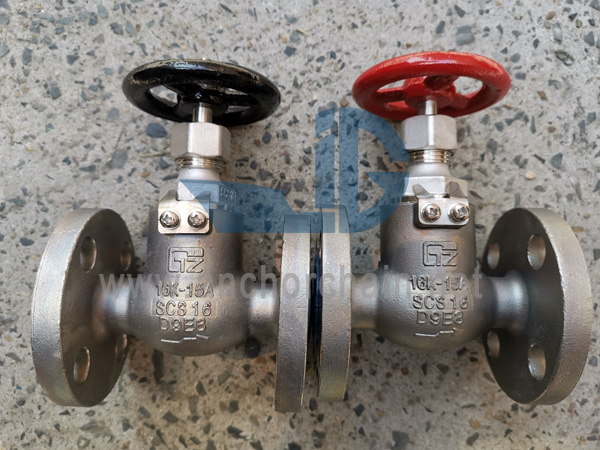

JIS F 7303 16K SCS16 Globeventiler i rustfritt stålDesign Standard: JIS F7303-1996Teststandard: JIS F7400-1996Testtrykk: Body-3,3Mpa, Sete-2,42MpaFlangestørrelse i henhold til JIS B2220-16K
Flensstørrelse i henhold til JIS B2220-16K
Hovedmateriale:
1-kropp: rustfritt stål (SCS16)/SUS316L
2-plater: rustfritt stål (SCS16)/SUS316L
3-stamme: rustfritt stål (SCS16)/SUS316L
4-panser: rustfritt stål (SCS16)/SUS316L
5-håndhjul: Støpejern (FC200)
IMPA-kode | Størrelse | L | D | C | Nr av Bolt Hole | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
