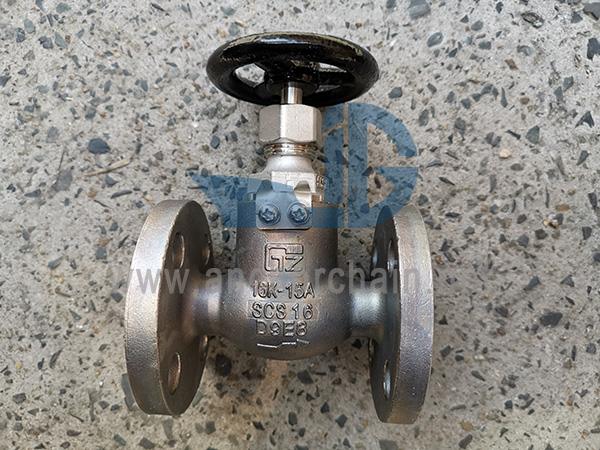

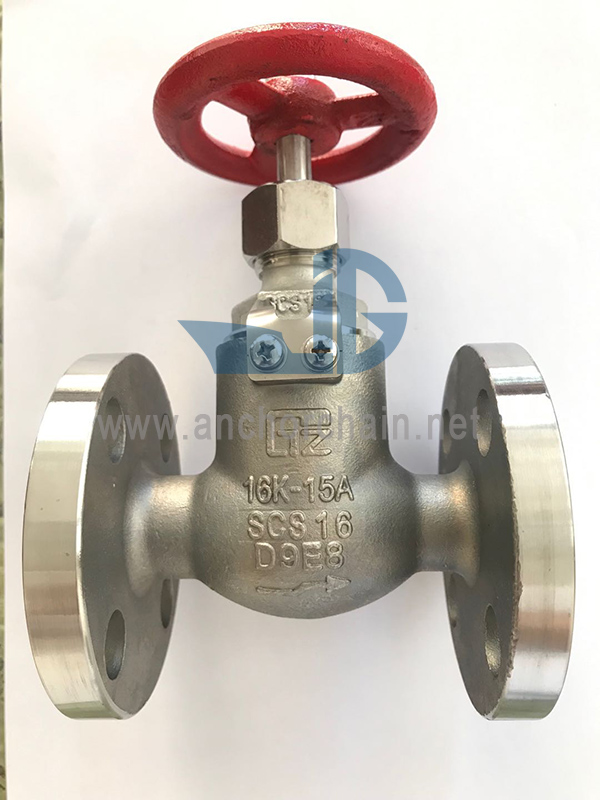

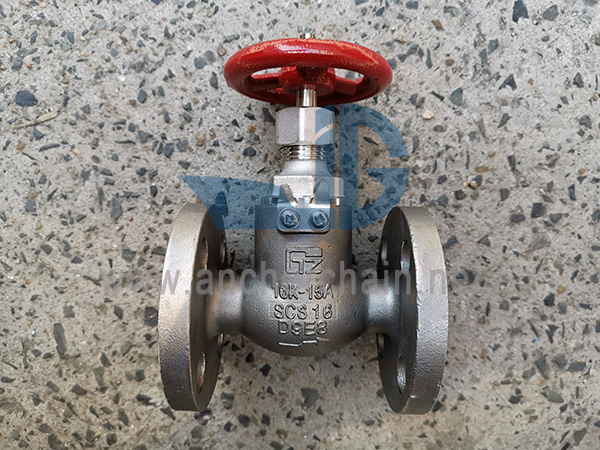

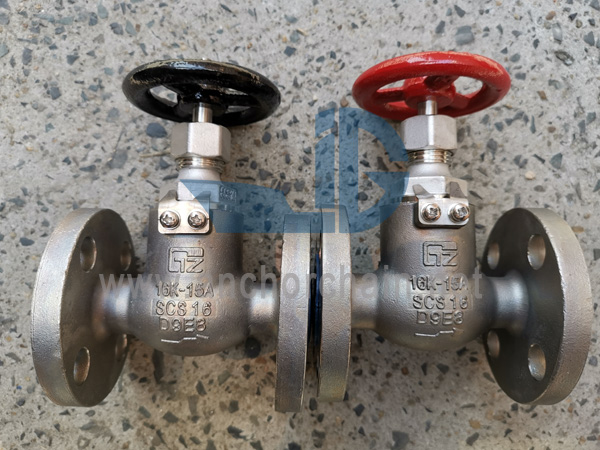

JIS F 7301 5K SCS16 Stainless Steel Globe ValvesMarine Stainless Steel Globe Valve eller Marine Messing Globe Valve kan kalles Marine Stainless Steel/Messing Stop Valve.Funksjon: Åpne/lukk rørsystemetDesign Standard: JIS F7301-1996
*DN15-DN40 med skrudd panser, DN50-DN65 med boltet panser
Hovedmateriale:
1-kropp: rustfritt stål (SCS16)/SUS316L
2-plater: rustfritt stål (SCS16)/SUS316L
3-stamme: rustfritt stål (SCS16)/SUS316L
4-panser: rustfritt stål (SCS16)/SUS316L
5-håndhjul: Støpejern (FC200)
IMPA-kode | Størrelse | Ansikt til ansikt (L) | Flens diam. (D) | Tonehøyde (C) | Nr av Bolt Hole | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
