Universal Fairlead Chain WheelUniversal Fairlead Chain Wheel: Fairlead Chain Wheel: leder for å føre kabelen gjennom og endre retning eller begrense eksportposisjonen, og redusere friksjonen mellom kabelen og skroget, hovedrulleleder , kloss Rulleleder , rullelederkabelenhet av åpen type , 360° svingbar ledning og så videre.
Universal Fairlead kjedehjul
Universal Fairlead Chain Wheel: fairlead for å føre kabelen gjennom og endre retning eller begrense eksportposisjonen, og redusere friksjonen mellom kabelen og skroget, hovedrulleleder, kloss Rulleleder, åpen rullelederkabelenhet, 360° svingbar fairlead og så videre.

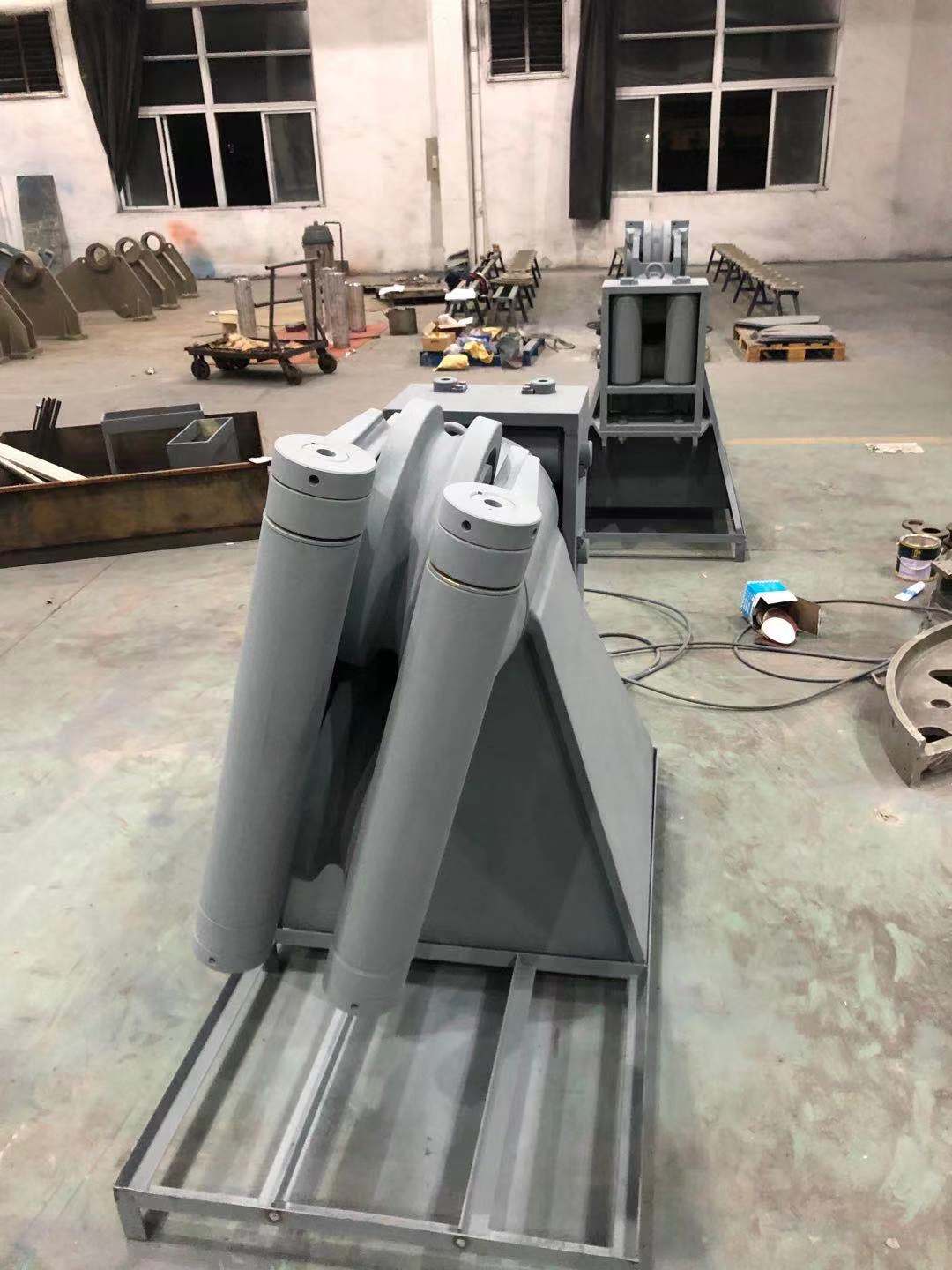

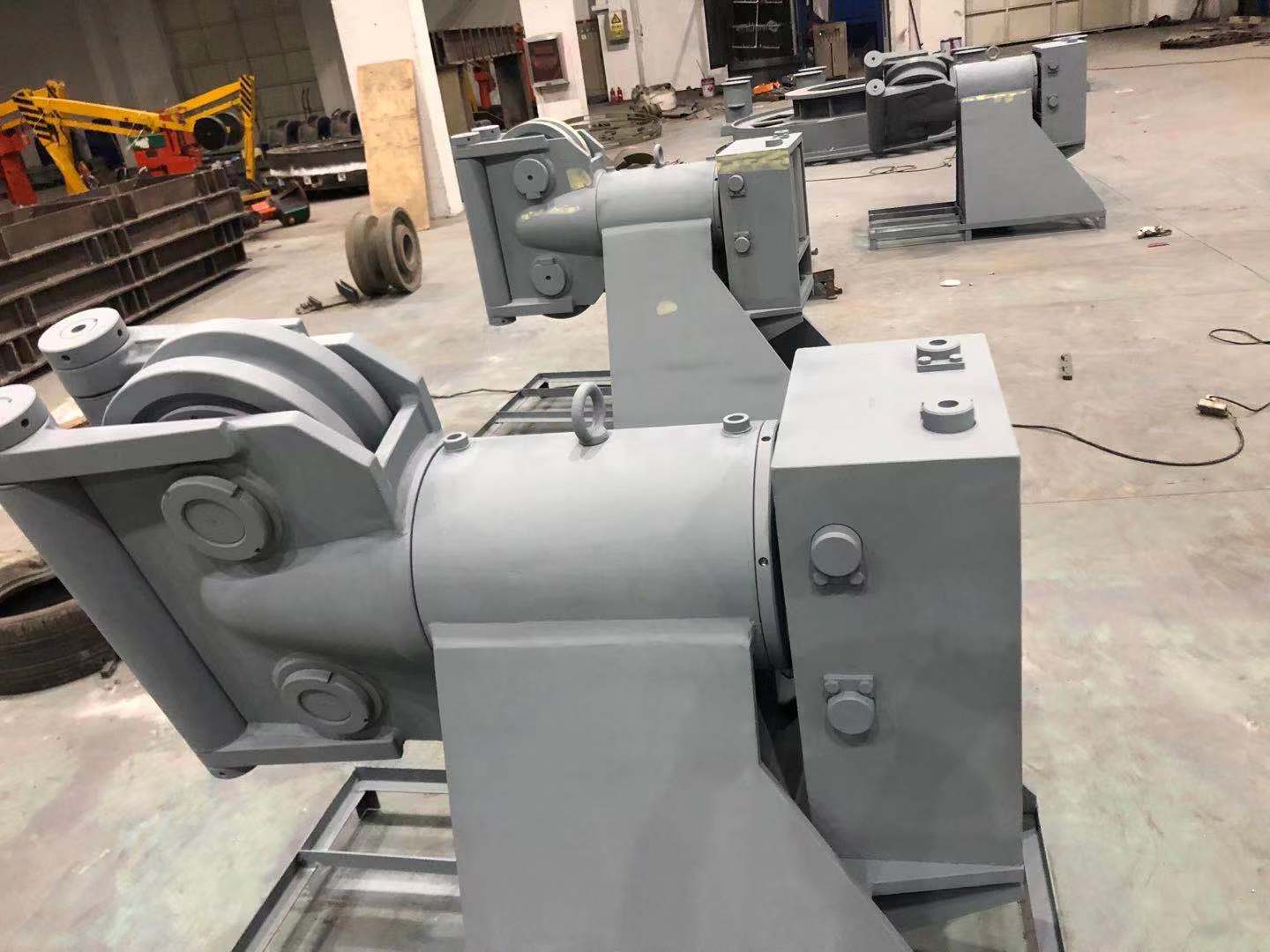

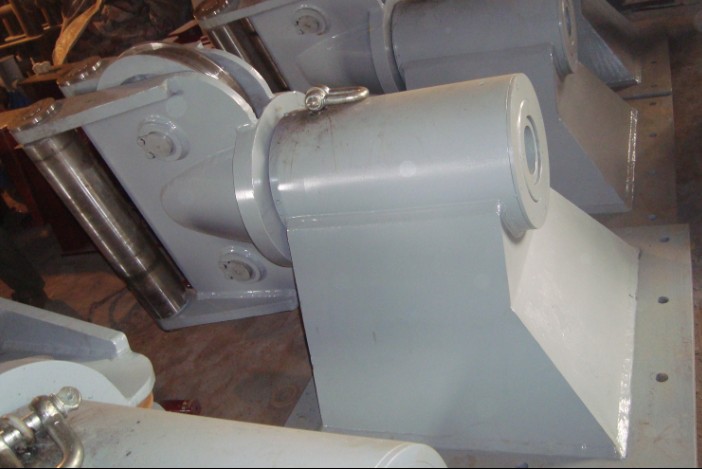

Universalt Fairlead-kjedehjul, inkludert brakett, hovedsylinder og kabelføringsorganene til hovedsylinderen for å være fritt roterbare om sin sentrale akse anordnet på brakettmåten, det rørformede hovedlegemet forsynt med et gjennomgående hull langs sin sentrale akse; guide kabel enhet inkluderer to ytre kryssfiner og kuttet to parallelle sett med trinse ved siden av kryssfiner, kryssfiner festet vertikalt plassert i frontflaten av hovedsylinderen; bruker hovedsylinder og hjul, så integrert design, kompakt struktur, liten plass, kan enkelt brukes på små fartøyer; I mellomtiden kan kabelføringen til sylinderhodet rotere fritt rundt hovedaksen, så fairleader høy fleksibilitet for å møte behovene til forskjellige orienteringer av kabelføringen, forbedrer lederhastigheten betraktelig, sparer mye utstyr og arbeidsressurser; Kryssfiner frontende foringsrør, slik at kabelen jevnere, unngår kanten av stål for kabelfriksjon skade.
|
Figur nr. |
Blyskive varenr. |
Skive Diamerter (in.) |
Standard hver (ibs) |
Vekt hver (ibs) |
Dimensjoner (in.) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
