JIS F 7471 Støpt stål 10K skru-ned tilbakeslagsventiler

JIS F 7471 Støpt stål 10K skru-ned tilbakeslagsventiler
Marine Cast Steel Screw Down Check Angle Valve kan også kalles Marine Cast Steel Angle SDNR-ventil eller SDNR-vinkelventil. Den er egnet for rørsystemet med medium ferskvann, luft og annen gass, olje og damp med temperaturen ikke over 300 grader.
Designstandard: JIS F7471-1996
Teststandard: JIS 7400-1996
Hydraulisk testtrykk: Body-2,1Mpa, Sete-1,54Mpa
Flensstørrelse i henhold til JIS B2220 -10K

Hovedmateriale:
1-kropp: støpt stål (SC480)
2-seter: bronse (BC6) eller rustfritt stål (2Cr13, SCS2)
3-plater: bronse (BC6) eller rustfritt stål (2Cr13, SCS2)
4-stamme: C3771BD (messing) eller SUS403
5-panser: Støpt stål (SC480)
6-håndhjul: Støpejern (FC200)
7-pakkboks: bronse (BC6) eller rustfritt stål (2Cr13)

8-pakning: ikke-asbest

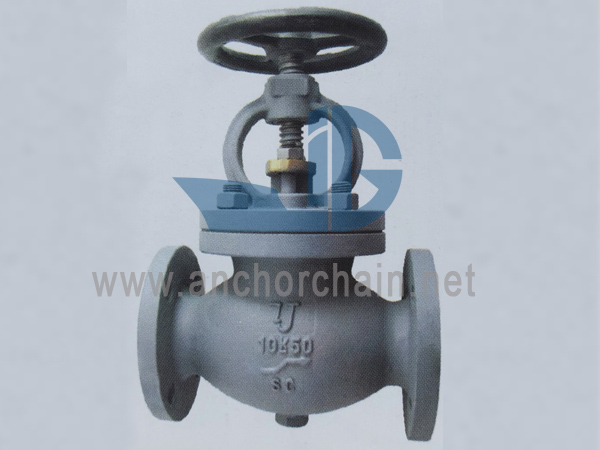

Marine Støpt Stål Skru ned Check Globe Valve JIS F7471 10K
Kategori:JIS Marine Globe Valve
Materiale: Støpestål
Standarder: JIS F7471
Sertifikat: CCS, BV, ABS, GL, LR, DNV, NK, RINA
Fob-pris: Få siste pris nå
Opprinnelsessted: Kina

Hovedstørrelsesliste (mm):

IMPA-KODE	Størrelse	L	D	C	t	Antall boltehull	h	H	D2	Vekt (kg)
751201	50	220	155	120	16	4	19	270	160	17.9
751202	65	270	175	140	18	4	19	300	200	26
751203	80	300	185	150	18	8	19	310	200	29.8
751204	100	350	210	175	18	8	19	355	250	44.7
751205	125	420	250	210	20	8	23	415	280	70.3
751206	150	490	280	240	22	8	23	470	315	96.4
751207	200	570	330	290	22	12	23	565	355	159
751208	250	740	400	355	24	12	25	645	400	257
751209	300	840	445	400	24	16	25	735	450	370
