JIS F 7416 Bronse 5K løftekontrollventiler (Union Bonnet Type)1. Bruksområde Produktene brukes til å kontrollere mediet for å åpne og lukke, forhindre refluens i fyringsoljerør, smørerør. Dimensjoner på flens er i henhold til JIS B2220 flensdimensjoner på stålrør.

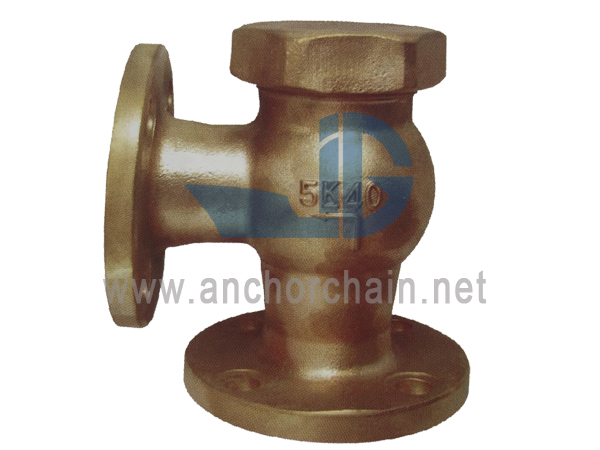

JIS F 7416 bronse 5K løft tilbakeslagsvinkelventiler (Union Bonnet Type)
1. Søknad
Produktene brukes til å kontrollere mediet for å åpne og lukke, forhindre refluens i fyringsoljerør, smørerør. Dimensjoner på flens er i henhold til JIS B2220 flensdimensjoner på stålrør.
2. Materiale
(1) - Kropp: bronse
(2) - Plate: bronse
(3) - Stengel: bronse
3. Nominell diameter＆Press
Diameter: DN50~DN40
Trykk: 5K
4. Funksjoner
(1) . OEM, ODM-tjeneste er akseptabel. Kundens spesielle krav vil bli tilfredsstilt i vår fabrikk.
(2) . Produsert i henhold til JIS F7400 standarder. Ventilmaterialet kan velges av kundene.
(3). Eventuelle spørsmål vil bli besvart innen 24 timer.
5. Hovedstørrelsesliste
|
IMPA-kode |
Modell
|
L |
L1 |
D
|
C
|
Nei. |
h |
t |
H |
H1 |
D2 |
|
751346 |
7416 5K15 |
100 |
55 |
80 |
60 |
4 |
12 |
9 |
66 |
56 |
55 |
|
751347 |
7416 5K20 |
110 |
60 |
85 |
65 |
4 |
12 |
10 |
71 |
59 |
55 |
|
751348 |
74165K25 |
120 |
65 |
95 |
75 |
4 |
12 |
10 |
81 |
67 |
60 |
|
751349 |
7416 5K32 |
140 |
80 |
115 |
90 |
4 |
15 |
12 |
83 |
65 |
70 |
|
751350 |
7416 5K40 |
160 |
85 |
120 |
95 |
4 |
15 |
12 |
91 |
69 |
80 |
6. IACS-sertifikat: BV, ABS, CCS, RINA, LR.
