Hydraulisk doble (multiply) tromler fortøyningsvinsjHar en robust design, kraftige delte bronselager og rikelig dimensjonerte bremser. Betjeningsmekanismene for bremser og kluter er utformet for enkel og sikker manuell betjening, men kan også fjernstyres av hydrauliske sylindre.

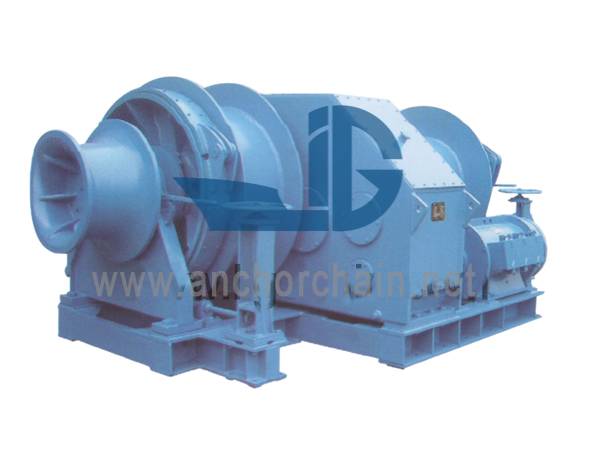

Hydraulisk fortøyningsvinsj med doble (multipliserte) trommer
Har en robust design, kraftige delte bronselager og rikelig dimensjonerte bremser. Betjeningsmekanismene for bremser og kluter er utformet for enkel og sikker manuell betjening, men kan også fjernstyres av hydrauliske sylindre. Bremsene er lett justerbare, og all overføring av ytre krefter til dekkkonstruksjonen skjer via fundamentboltene. Ingen spesielle sveisede stålkonstruksjoner, mer fleksibel for variasjoner marine vinsj kan forekomme. Dette arrangementet har også fordelen av å gjøre transport av vinsjene enklere og rimeligere. Den manuelle knutedriften er med spindler for vinsjer for vinsjer fra 16 tonns trekkkraft og oppover. Vinsjdesignen gir enkel tilgang til alle punkter for smøring og inspeksjon. Gir kan leveres som åpen type med stålbeskyttelsesdeksel, eller som helt lukkede gir med oljebad.
Hovedtekniske spesifikasjoner:
|
Rated Pull (kN) |
Nominell hastighet (m/min) |
Trommelkapasitet (m) |
Motoreffekt (kW) |
|
10 |
≥12 |
Ф10х150 |
5.5 |
|
20 |
≥12 |
Ф15х150 |
11 |
|
30 |
≥15 |
Ф17х150 |
15 |
|
40 |
≥15 |
Ф18х150 |
22 |
|
50 |
≥15 |
Ф20,5х150 |
30 |
|
75 |
≥15 |
Ф26х200 |
45 |
|
80 |
≥15 |
Ф26х200 |
45 |
|
100 |
≥15 |
Ф30х200 |
45 |
|
125 |
≥15 |
Ф30х200 |
75 |
|
160 |
≥15 |
Ф32х250 |
75 |
|
200 |
≥9,6 |
Ф41х250 |
75 |
|
250 |
≥9,6 |
Ф44,5х250 |
90 |
|
315 |
≥7,8 |
Ф52х250 |
90 |
|
400 |
≥7,8 |
Ф56х250 |
110 |
|
450 |
≥7,8 |
Ф56х250 |
110 |
|
500 |
≥7,8 |
Ф58х250 |
110 |
|
560 |
≥6 |
Ф64х250 |
132 |
|
600 |
≥6 |
Ф64х250 |
132 |
|
650 |
≥6 |
Ф70х250 |
132 |
|
1000 |
≥4 |
Ф85х250 |
132 |
|
1200 |
≥4 |
Ф95х250 |
160 |
|
1500 |
≥4 |
Ф95х250 |
200 |
|
1800 |
≥4 |
Ф95х250 |
250 |
|
2000 |
≥4 |
Ф100х250 |
270 |
