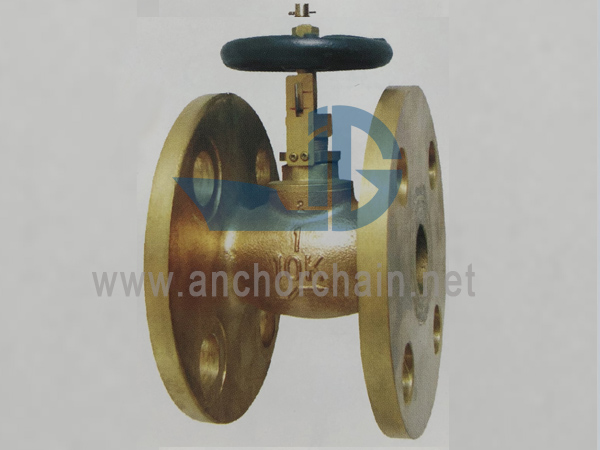

Klasse 150 Bronse 10K SDNR-ventiler OpenClose IndicatorTest Standard: JIS F7400-1996Testtrykk: Kropp-1,05Mpa, Sete-0,77MpaHovedmateriale:1-Kropp: Bronse (BC6)2-Bannet:Messing (C3771BD)7Brass1BDc (C3771BD:Brass1BDc) )4-stamme: Messing (C3771BD)5-Håndhjul: Støpejern (FC200)
Last ned denne siden
DN | d | L | D | C | Nr av Bolt | h | t | H | D2 |
15 | 15 | 60 | 95 | 70 | 4 | 12 | 8 | 75.5 | 50 |
20 | 20 | 70 | 100 | 75 | 4 | 15 | 9 | 82.5 | 65 |
25 | 25 | 80 | 125 | 90 | 4 | 19 | 10 | 88.5 | 65 |
32 | 32 | 100 | 135 | 100 | 4 | 19 | 11 | 109 | 80 |
40 | 40 | 100 | 140 | 105 | 4 | 19 | 12 | 121 | 80 |
50 | 50 | 120 | 155 | 120 | 4 | 19 | 13 | 142 | 100 |
65 | 65 | 140 | 175 | 140 | 4 | 19 | 13 | 154 | 125 |
